静态混合器是一种没有运动的高效混合设备,通过固定在管内的混合单元内件,使二股或多股流体产生切割、剪切、旋转和重新混合,达到流体之间良好分散和充分混合的目的。




■ SV型静态混合器

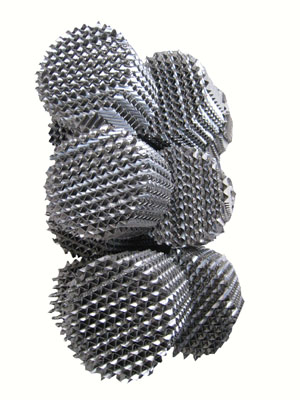

  SV型单元是由一定规格的波纹板组装而成的圆柱体,技术特性:最高分散程度为:1-2mm,液液相及气气相不均匀度系数为:s X≤1~5%。适用于粘度≤102厘泊的液—液、液—气、气—气的混合乳化,反应、吸收、萃取、强化传热过程。
  dh≤3.5适用于粘度≤102厘泊清洁介质
  dn≥5应用介质可伴有少量非沾结性杂质


型 号 规 格
公称直径(mm)
流量T/h
SV-2.3/20
20
0.5-1.2
SV-2.3/25
25
0.9-1.8
SV-3.5/32
32
1.4-2.9
SV-3.5/40
40
2.2-4.5
SV-3.5/50
50
3.5-7
SV-3.5/65
65
5-12
SV-5/80
80
9-18
SV-5/100
100
14-28
SV-5~7/125
125
24-34
SV-5~7/150
150
30-60
SV-5~20/200
200
56-110
SV-5~20/250
250
88-176
■ SK型静态混合器

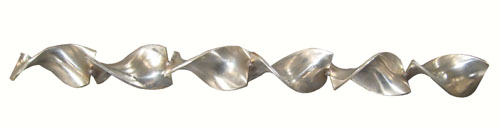

  单元由单孔道左、右扭转的螺旋片组焊而成,它的技术性能:最高分散程度≤10um,液-液、液-固相不均匀度系数s X≤5%。适用于化工、石油、制药、食品、精细加工、塑料、环保、合成纤维、矿治等部门的混合、反应、萃取、吸收、注塑、配色传热等过程。对较小流量并拌有杂质或粘度≤106厘泊的高粘性介质成为适用。
规 格 型 号
公称直径(mm)
流量T/h
SK-5/10
10
0.15-0.3
SK-7.5/15
15
0.3-0.6
SK-10/20
20
0.6-1.2
SK-12.5/25
25
0.9-1.8
SK-16/32
32
1.4-3.2
SK-20/40
40
2.2-4.5
SK-25/50
50
3.5-7.0
SK-32.5-65
65
5.9-12
SK-40/80
80
9-18
SK-50/100
100
14-28
SK-62.5/125
125
22-44
SK-75/150
150
31-64
SK-100/200
200
56-110
SK-125/250
250
88-177
■ SX型静态混合器
  单元由交叉的横条按一定规律构成许多X型单元,技术特性:混合不均匀度数为s X≤1~5%。适用于粘度≤104厘泊的中高粘度液—液反应、混合、吸收过程或生产高聚物流体的混合、反应过程,处理量较大时使用效果更佳。
规 格 型 号
公称直径(mm)
流量T/h
SX-12.5/50
50
3.5-7.0
SX-16.25/65
65
6-12
SX-20/80
80
9-18
SX-25/100
100
14-28
SX-31.25/125
125
22-44
SX-37.5/150
150
30-60
SX-50/200
200
56-110
SX-62.5/250
250
88-176
■ SH型静态混合器
  单元是由双孔道组成,孔道内放置螺旋片,相邻单元双孔道的方位错位90°,单元之间设有流体再分配室。技术特性为:最高分散程度为:1-2mm,液-液相的不均匀度为:s X≤1~5%。适用于精细加工、塑料、合成纤维、矿治等部门的混合、乳化、配色、注塑纺丝、传热等过程,对流量小、混合要求高的中高粘度(≤106厘泊)的清洁介质尤为适合。



规 格 型 号
公称直径(mm)
流量T/h
SH-3/15
15
0.1-0.2
SH-4.5-20
20
0.2-0.4
SH-5/25
25
0.5-1.1
SH-7/32
32
0.9-1.8
SH-9/40
40
1.6-3.2
SH-12/50
50
2.3-4.6
SH-19/80
80
4.0-8.0
SH-24/100
100
6.5-13.0
SH-36/150
150
31-63
SH-49/200
200
54-108

注:两端法兰尺寸按产品公称直径放大一档



■ SL型静态混合器
  单元由交叉的横条按一定规律构成单X形单元,技术特性为液-液、液-固相混合,不均匀度系数s X≤5%。适用于化工、石油、油脂等行业粘度量≤106厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作。
规 格 型 号
公称直径(mm)
流量T/h
SL-12.5/25
25
0.7-1.4
SL-16-32
32
1.4-2.9
SL-20/40
40
2.3-4.6
SL-25/50
50
3.5-7
SL-40/80
80
9-18
SL-50/100
100
14-28
SL-75/150
150
32-64
SL-100/200
200
56-110
SL-125/250
250
88-176
