消声器
乳化机|管线式乳化机 作者:管理员    发布于:2013-3-12 16:19:11    文字:【】【】【





一、SP型蒸汽排放消声器

产品概述
  本系列消声器为小孔喷注放散型消声器,适用于降低小型锅炉排放蒸汽时产生的动力性噪声。

技术参数

型 号

消声器适用参数

外形尺寸(mm)

进口法兰标准

排放量t/h

压力MPa

温度℃

消声量dB(A)

H

H1

φ1

D

HG20592-97

SP-1

1

2.0

350

30

730

100

300

159

DN32 PN2.5

SP-2

2

2.0

350

30

775

100

350

219

DN50 PN2.5

SP-3

4

2.0

350

30

1140

150

450

298

DN65 PN2.5

SP-4

6

2.0

350

30

1250

150

500

350

DN80 PN2.5

SP-5

8

2.0

350

30

1365

150

520

377

DN100 PN2.5

SP-6

10

2.0

350

30

1625

150

600

426

DN125 PN2.5

SP-7

16

2.0

350

30

1790

150

700

500

DN150 PN2.5

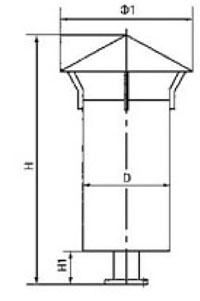

SP型锅炉排汽消声器

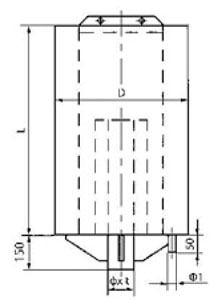

二、ZX型蒸汽排放消声器

产品概述
  本系列消声器利用节流降压和小孔喷注两种消声机理,采用多级减压管通过适当的组合,制成具有宽频带消声的复合式消声器。
  本系列消声器广泛用于锅炉排汽放空,也可用于其它气体(如空气、过热蒸汽、氮气、氧气以及各种空压机、鼓风机等多余气体的排汽消声。






技术参数

序号

型 号

排气量t/h

压 力MPa

温 度

进气管Φ×t

疏水管Φ2

外形尺寸mm

mm

mm

(直径Φ×高h)

1

ZX2-0.3/150

2

0.3

150

Φ57×3

Φ25×2.5

360×1000

2

ZX3-0.3/150

3

0.3

150

Φ76×3.5

Φ25×2.5

360×1000

3

ZX5-0.3/150

5

0.3

150

Φ133×4.5

Φ25×2.5

526×1000

4

ZX10-0.3/150

10

0.3

150

Φ219×6

Φ25×2.5

600×1200

5

ZX15-0.4/151

15

0.4

151

Φ219×6

Φ25×2.5

606×1100

6

ZX30-0.4/151

30

0.4

151

Φ325×8

Φ25×2.5

750×1200

7

ZX5-0.4/180

5

0.4

180

Φ159×5

Φ25×2.5

526×1000

8

ZX5-0.3/400

5

0.3

400

Φ159×5

Φ25×2.5

526×1000

9

ZX10-0.3/400

10

0.3

400

Φ219×6

Φ25×2.5

600×1200

10

ZX20-0.3/200

20

0.3

200

Φ273×7

Φ25×2.5

700×1200

11

ZX40-0.3/200

40

0.3

200

Φ325×8

Φ25×2.5

800×1200

12

ZX20-0.2/133

20

0.2

133

Φ325×8

Φ25×2.5

650×1200

13

ZX15-1.0/250

15

1.0

250

Φ159×5

Φ25×2.5

630×1200

14

ZX20-1.0/250

20

1.0

250

Φ219×6

Φ25×2.5

700×1400

15

ZX30-1.0/250

30

1.0

250

Φ219×6

Φ25×2.5

700×1400

16

ZX5-1.27/194

5

1.27

194

Φ89×4.5

Φ25×2.5

473×1000

17

ZX5-1.27/300

5

1.27

300

Φ89×4.5

Φ25×2.5

473×1000

18

ZX10-1.27/320

10

1.27

320

Φ133×5

Φ25×2.5

606×1100

19

ZX15-1.27/320

15

1.27

320

Φ159×6

Φ25×2.5

646×1100

20

ZX10-1.27/250

10

1.27

250

Φ108×4

Φ25×2.5

580×1200

21

ZX15-1.27/250

15

1.27

250

Φ133×4.5

Φ25×2.5

630×1200

22

ZX20-1.27/250

20

1.27

250

Φ159×5

Φ25×2.5

630×1200

23

ZX40-1.27/250

40

1.27

250

Φ219×6

Φ25×2.5

806×1700

24

ZX50-1.27/320

50

1.27

320

Φ273×8

Φ25×2.5

906×1800

25

ZX15-2.5/225

15

2.5

225

Φ89×5

Φ25×2.5

600×1200

26

ZX30-2.5/225

30

2.5

225

Φ133×7

Φ25×2.5

700×1400

27

ZX10-3.83/450

10

3.83

450

Φ57×5

Φ25×2.5

600×1075

28

ZX20-3.83/450

20

3.83

450

Φ108×7

Φ25×2.5

750×1100

29

ZX20-4.3/256

20

4.3

256

Φ89×6

Φ25×2.5

750×1075

30

ZX40-3.83/450

40

3.83

450

Φ133×8

Φ25×2.5

900×2000

31

ZX60-3.83/450

60

3.83

450

Φ159×10

Φ25×2.5

900×1975

32

ZX110-3.83/450

110

3.83

450

Φ219×12

Φ25×2.5

1108×1965

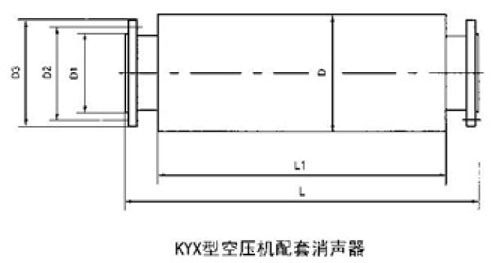

 三、KYX型空压机配套消声器

产品概述
  本系列消声器采用阻性吸声段与抗性段相结合的阻抗复合形消声器,可与不同风量的空压机相配套。
  本系列消声器主要用于降低空压机进排气口产生的空气动力性噪声,阻损小于200Pa,消声量≥25dB(A)






技术参数

型 号

适用流量
(Nm3/min)

L(mm)

L1(mm)

D(mm)

D1(mm)

D2(mm)

D3(mm)

适用消声器部件

KYX3A

3

1000

800

320

80

125

170

进气消声

KYX6A

6

1220

1020

370

100

144

170

进气消声

KYX10A

10

1220

1020

420

150

200

210

进气消声

KYX20A

20

1420

1220

560

200

250

300

进气消声

KYX40A

40

1620

1420

650

250

300

350

进气消声

KYX40B

40

1620

1420

650

250

300

350

排气消声

KYX100A

100

2180

1880

1000

450

550

650

进气消声

KYX100B

100

2180

1880

1000

450

550

650

排气消声

KYX200A

200

2500

2200

1200

700

800

900

进气消声

KYX200B

200

2500

2220

1200

700

800

900

排气消声



四、KAP型压缩空气排放消声器

产品概述
本系列消声器是一种阻抗复合消声器,阻性段采用列管吸声通道,抗性段采用小孔喷注,可与不同风量的空压机相配套。主要用于降低空气压缩机放散空气时产生的动力性噪声。压力P≤0.6Mpa,消声量≥30dB(A),本消声器为立式安装。

技术参数

型 号

适用流量
(Nm3/min)

外 形 尺 寸

进口法兰标准

H

H1

D

φ1

HG20592-97

KAP-1

12-18

1800

100

350

550

PN1.0 DN80

KAP-2

54-96

2000

100

526

800

PN1.0 DN150

KAP-3

100-204

2500

150

700

1000

PN1.0 DN200

KAP-4

200-320

3000

150

860

1200

PN1.0 DN250

KAP-5

288-340

3000

200

1038

1400

PN1.0 DN300

KAP-6

392-460

3500

200

1210

1700

PN1.0 DN350

KAP-7

512-604

3500

200

1380

1700

PN1.0 DN400

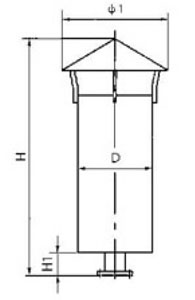

KAP型压缩空气排放消声器



五、KODP型氧气放散消声器

产品概述
  本系列消声器是一种扩容阻抗复合式消声器,内部结构采用了抗燃性能好的不锈钢及铝合金。
  本系列消声器适用于降低氧气压缩机后放散氧气时产生的动力性噪声。


技术参数

型 号

消 声 器 适 用 参 数

外形尺寸

进口法兰标准

风量Nm3/h

压力MPa

温度℃

消声量dB(A)

H

H1

D

φ1

HG20592-97

KODP-1

600-1100

0.6

200

30

1600

100

400

550

PN0.6  DN80

KODP-2

1050-1700

0.6

200

30

1600

100

400

550

PN0.6  DN100

KODP-3

2300-3800

0.6

200

30

1600

150

450

600

PN0.6  DN150

KODP-4

4200-6900

0.6

200

30

1600

150

450

600

PN0.6  DN200

KODP-5

6500-10800

0.6

200

30

1800

150

600

800

PN0.6  DN250

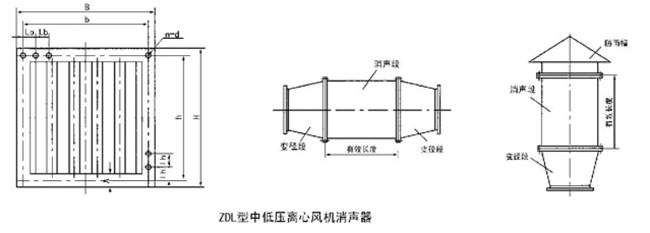

六、ZDL型中低压离心风机消声器

产品概述
  本系列消声器为片式阻性消声器,维修更换方便,分为A、B、C三种片型,适应不同的消声频率特性,可按需要选用,并有单节1m及1.5m、2m、2.5m、3m五种长度获得合理消声量。
  本系列消声器适用于工业与民用建筑中具有一般用途的中低压离心通风机配套。例如:4-72、4-73、5-48、6-48等系列中各机号的风机,在作为通风换气、锅炉鼓风使用中都可以用本系列消声器作为降低风机进、排气噪声。当消声器通过流量在1000-700000m3/h范围内,消声器耐压<8000Pa,消声量大于25dB(A)。

使用注意事项
  1.消声器片间流速一般可选等于管道流速,对于民用建筑消声器片间流速V通常取V=3-10m/s,对于工业消声器可取V=12—25m/s,最大不超过30m/s。
  2.消声器前后需加变径管,订货时就应提供对应管道截面尺寸及法兰尺寸。
  3.如需加防雨罩请注明。






技术参数

规格

A

B

H

b

h

Lb

Lh

n-φ

ZDL-1

50

508

558

466

516

116.5

129

16-φ12

ZDL-2

50

708

558

665

516

133

129

18-φ12

ZDL-3

50

828

558

786

516

131

129

20-φ12

ZDL-4

50

708

828

786

665

131

133

22-φ16

ZDL-5

50

828

1008

786

996

131

138

26-φ16

ZDL-6

60

1070

1070

996

996

138

138

28-φ18

ZDL-7

60

1370

1070

1296

996

162

166

28-φ18

ZDL-8

60

1370

1370

1296

1296

162

162

32-φ18

ZDL-9

60

1520

1520

1900

1448

181

181

32-φ20

ZDL-10

60

1970

1520

1900

1448

190

181

36-φ20

ZDL-11

60

1970

1970

1900

1900

190

190

40-φ20

ZDL-12

100

2462

2012

2870

1920

197.5

192

44-φ20

ZDL-13

100

1462

2462

2870

2370

197.5

197.5

48-φ22

ZDL-14

100

2912

2462

2821

2370

217

197.5

22-φ50

ZDL-15

100

3212

2912

3120

2821

208

217

56-φ24
