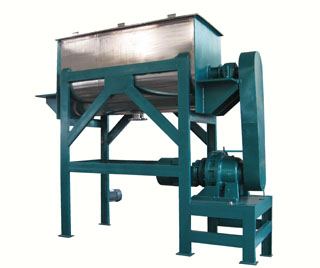

螺条混合机
摘要:
■ 应用领域 农业领域:农药、化肥、饲料及各种添加剂生产中的混合。 食品工业:婴儿食品、可可、动物食品、奶粉、盐、淀粉等的混合。 干燥行业:粉料的干燥。 化工工业:研磨剂、催化剂、陶瓷、染料、塑料、聚脂、化妆品、洗涤剂等行业的混合。 ■ 优点 *混合适应性强,能实现固-固,固-液、液-液混合。 *混合精度高, 粉体配比在1:10000时, 其标准偏差为十万分之三。 *混合过程温和,物料装载量大,装载系数为0.7~0.9。 *筒体内无传动部件,对物料无污染。 *密封性好,运转平稳,噪声小。 *结构紧凑,占地小,操作简单,维护方便。 ■ 性能特点 螺条式混合机的工作容积从0.008m3~20m3,不同的功率和速度满足了更多的要求,优秀的生产工艺和高品质的材料确保了该设备的使用寿命,安全可靠的特性。 可供选择的设计特点 *工作容积从0.008m3~20m3。 *材质:全碳钢、全不锈钢、接触物料为不锈钢或其它特殊材质。 *可带冷热夹套。 *筒体内可带正压或负压(真空)。 *出料位置:底部中心、底部端部。 *可配喷液装置、切碎机、星形卸料阀、螺旋转输送机、电控箱等。 *出料阀型式:滑动门阀、球阀、嵌入式阀门、蝶阀。 *筒体有“U”形和园柱形可供选择。 *搅拌器有螺条和特殊桨叶可供选择。 *直接传动、皮带传动、联轴器传动、满负荷起动的液力偶合器传动。 |
|
■ 工作原理
螺条搅拌器的转动使物料上下作周向翻动,同时由于螺条搅拌器的特殊结构使内层物料和外层物料作双向辐射运动,可迅速达到混合均匀的效果。

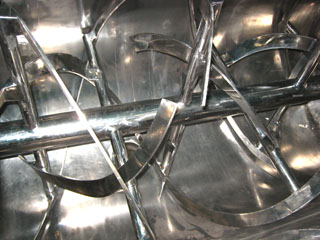

■ 搅拌器设计
■ 技术参数
型 号
|
处理能力m3
|
动力KW
|
主轴转速rpm
|

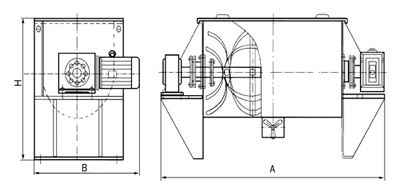

外形三维尺寸(mm)
|
||
长A
|
宽B
|
高H
|
||||
HX-1
|
0.028
|
1.1
|
80
|
1050
|
600
|
700
|
HX-5
|
0.142
|
2.2
|
60
|
1700
|
1000
|
1030
|
HX-10
|
0.283
|
5.5
|
60
|
2200
|
1020
|
1000
|
HX-18
|
0.5
|
7.5
|
55
|
2500
|
1100
|
1130
|
HX-25
|
0.7
|
11
|
45
|
2550
|
1250
|
1200
|
HX-36
|
1.0
|
15
|
45
|
3010
|
1810
|
1200
|
HX-52
|
1.5
|
18.5
|
40
|
3100
|
1950
|
1350
|
HX-71
|
2.0
|
18.5
|
35
|
3800
|
2180
|
2130
|
HX-100
|
2.8
|
22
|
25
|
4210
|
2300
|
2180
|
HX-180
|
5.1
|
37
|
20
|
4720
|
2920
|
2240
|
HX-270
|
7.6
|
45
|
20
|
5000
|
3400
|
2350
|
HX-515
|
14.6
|
90
|
15
|
6450
|
4000
|
3200
|
说明: 1、动力随物料特性变化而变化,上表中的动力是根据物料比重为512kg/m3,并且无流动性计算出来的。机器装物料的******重量(kg)=工作容积(m3)×512kg/m3。 2、标准机型无夹套、无喷液装置、如需要,订货时须说明。 |
