■ 产品简介
　　管线式高剪切混合乳化机有三个系列。
　　单级系列，二级系列，三级系列，可满足不同用户、不同工况、不同行业的分散、乳化、均质工艺要求，以及不同产量的要求，高剪切混合乳化机有如下特点：
　　*具有连续大批量生产处理能力，无死角，粒径分布范围更窄，均匀更高、操作简便，可实现自动化作业。
　　*结构紧凑，安装简便，占用空间小，运行稳定，噪音低。
　　*工作腔内传动采用悬臂式，可实现轴向进料，径向出料。
　　*可适用于高温、高粘度、大流量等工况如改性沥青、乳化沥青、纸浆分散、塑料、橡胶、环保等领域。
　　*可选用的密封形式：机械密封、骨架密封、填料密封。
　　*配上贮存罐可用于连续操作的串联式工艺过程，也可用于循环往复的工艺过程，这种设计保证了所有进入混合容器的物料在退出前都必须先通过精密配合的定子和转子的间隙，抽取能力之大足以将物料抽吸上来，再顺流下去不需辅助泵，特殊的单一或双重机械密封用于强烈的工艺过程。

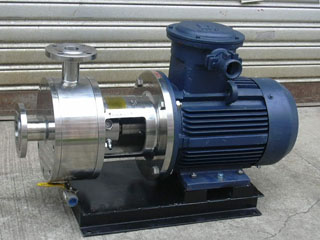

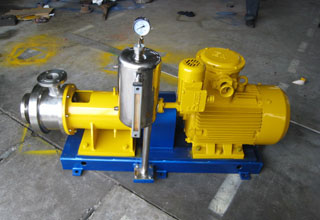

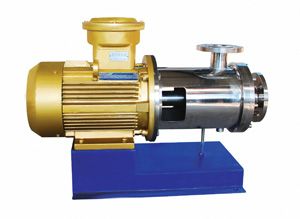

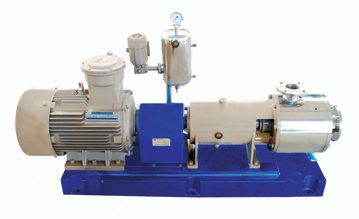

HXG400A-1单级管线式高剪切混合乳化机 HXG400B-1单级管线式高剪切混合乳化机 　　工作腔内装有一组定、转子，工作腔内传动轴采用悬臂式，传动轴与电机采取直联，密封形式一般采用机械密封，也可选用其他密封。 　　适用于中、小批量循环处理生产工艺，建议与间歇式高剪切分散乳化机同时使用，处理效果更佳。 　　特点：机械密封内置式，直接接触物料，适用于低粘度低温液体。 　　工作腔内装有一组定、转子，工作腔内传动轴采用悬臂式，弹性联轴器将电机与轴承箱内的主轴联接，提高传动轴的运行质量，密封形式根据不同的工况来选择。 　　适用于中、大批量循环处理生产工艺或高温作业工况，建议与间歇式高剪切分散乳化机同时使用，处理效果更佳。 　　特点：机械密封外置式，不与物料接触，适用于中、高粘度物料。 HXG400A-1,HXG400B-1系列管线式高剪切混合乳化机

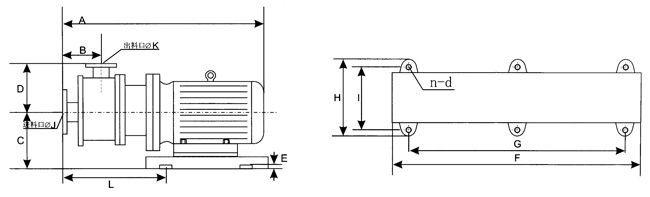

■ 技术参数

型 号 功率kW 转速rpm A B C D E F G H I J DN K DN 流量范围 m3/h n-d HXG401A-1 1.1 2900 575 90 180 150 20 300 220 280 250 32 25 0-1 4-F14 HXG403A-1 2.2 2900 575 90 180 150 20 300 220 280 250 40 32 0-3 4-F14 HXG405A-1 4 2900 743 137 224 182 25 400 320 375 346 50 40 0-5 4-F14 HXG410A-1 7.5 2900 743 137 224 182 25 400 320 375 346 50 40 0-8 4-F14 HXG415A-1 11 2900 864 140 250 190 25 480 405 420 380 65 50 0-12 4-F14 HXG420A-1 15 2900 916 140 250 190 25 480 405 420 380 65 50 0-18 4-F14 HXG430A-1 22 2900 986 140 270 190 15 550 475 450 410 65 50 0-25 4-F20 HXG450B-1 37 2900 1400 150 300 230 15 1300 1220 550 480 80 65 0-35 6-F20 HXG460B-1 45 2900 1485 150 325 240 15 1300 1220 590 520 100 80 0-50 6-F20 HXG475B-1 55 2900 1800 150 350 250 15 1500 1420 660 580 100 80 0-75 6-F24 HXG4100B-1 75 2900 1920 180 380 260 15 1500 1420 720 640 125 100 0-90 6-F24

注：表中流量范围是指介质为“水”时测定的数据，表中所列型号的出口压力≤0.2MPa。 　　如采用循环工艺，建议与间歇式高剪切分散乳化机配合使用。 　　如有高温、高压、易燃、易爆、腐蚀性等工况，必须明确提供相关准确的参数，以便正确选型定制。 　　对流动性较差的介质，建议在入口处用流量相匹配的泵输送，泵入的压力≤0.2MPa。 　　本表数据如有更改，恕不另行通知，正确参数以提供实物为准。

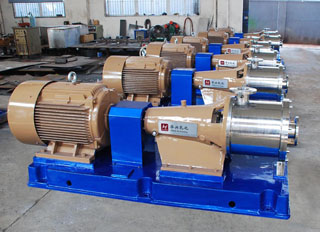

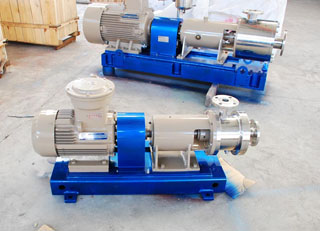

HXG400B-3系列管线式高剪切混合乳化机

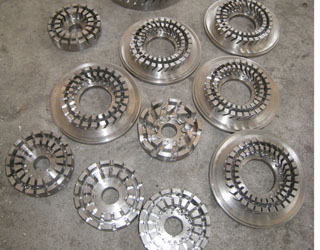

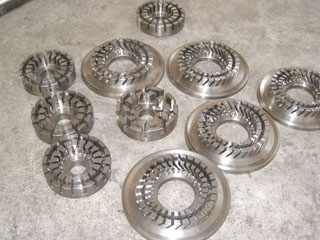

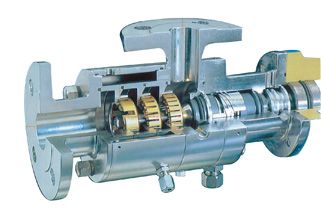

工作腔内从进料口到出料口依次有三组定、转子，物料进入后须经三组定、转子分散剪切后才能从出料口输出。

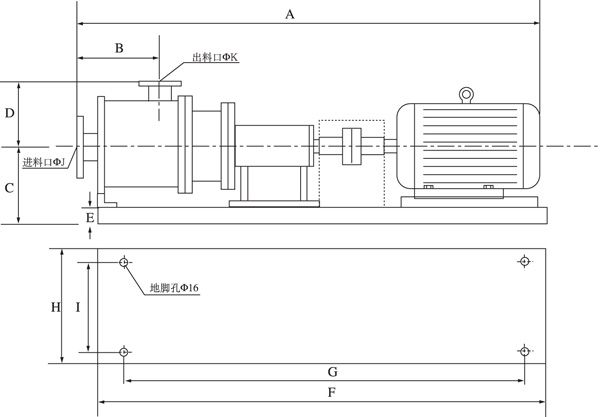

■ 技术参数

型 号 功率kW 转速rpm A B C D E F G H I J K 流量范围 出口压力 HXG410-3 7.5 2920 1213 218 232 155 50 1120 1010 300 240 50 40 0.3-8 ≤0.2 HXG415-3 11 2930 1365 242 293 180 50 1310 1100 350 230 80 65 0.5-12 ≤0.15 HXG420-3 15 2940 1500 260 260 200 50 1420 1280 422 322 80 65 0.5-20 ≤0.2 HXG430-3 22 2940 1605 290 260 206 50 1540 1340 422 322 80 65 1-30 ≤0.2 HXG440-3 30 2955 1690 210 340 295 60 1576 1376 550 470 100 80 5-50 ≤0.2 HXG450-3 37 2955 1870 305 310 246 60 1720 1560 550 470 100 80 3-50 ≤0.2 HXG475-3 55 2960 2135 330 360 276 60 1985 1825 600 520 125 100 5-80 ≤0.2

注：表中流量范围是指介质为“水”时测定的数据。 　　如采用循环工艺，建议与间歇式高剪切分散乳化机配合使用。 　　如有高温、高压、易燃、易爆、腐蚀等工况，必须明确提供相关准确的参数，以便正确选型定制。 　　对流动性较差的介质，建议在入口处用流量相匹配的泵输送，泵入的压力≤0.2MPa。 　　本表数据如有更改，恕不另行通知，正确参数以提供实物为准。 　　粘度每增加1000mPax，标称的物料流量将减少20%。 　　在粘度为3000mPas左右时必须泵入。 　　所用的泵应尽可能连续泵入。 　　使用泵输入时，必须考虑到分散机的功耗。 　　物料流量较小时，必须注意观测温度，考虑在输入端安装泵以增加流量。
